在晶体学领域以及硅基集成电路工艺中，晶面和晶向是两个至关重要的核心概念，它们深刻地影响着晶体结构

相关的理论与实践。

1. 晶向的定义与性质

晶向，本质上代表着晶体中一个特定的方向，通常借助晶向指数来进行准确表示。其定义方式是通过连接

晶体结构中任意两个晶格点确定，这一特性赋予了晶向诸多独特之处。在每一个晶向上，都包含着无穷多

个格点，这些格点有序排列，勾勒出晶体结构在该方向上的原子分布轮廓。并且，同一个晶向往往可以由

多个相互平行的晶向共同组成一个晶向簇，这些平行晶向协同作用，使得晶向簇能够覆盖晶体中的所有格

点，从而全面地反映晶体在该方向上的结构特征。

晶向的重要意义在于它精准地标定了晶体内原子排列的方向性。以[111]晶向为例，它所代表的特定方向，

意味着在三个坐标轴上的投影比例为1:1:1 ，这种精确的比例关系，清晰地展现了该方向上原子排列的独特

规律，为深入研究晶体结构提供了关键线索。

2. 晶面的定义与性质

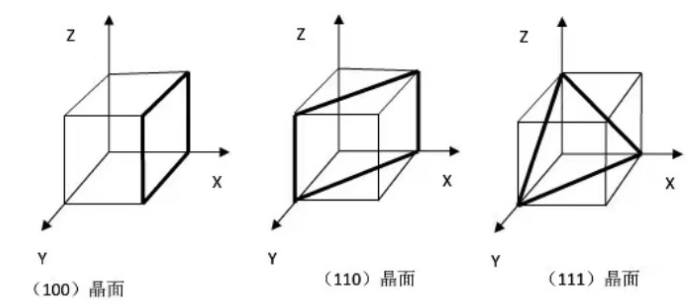

晶面，是晶体中原子排列所构成的一个平面，一般采用晶面指数（Miller指数）来进行表示。例如，

(111)晶面，其含义是该晶面在坐标轴上的截距倒数呈现为1:1:1的比例关系。晶面同样具有一系列

鲜明的性质：每个晶面上都分布着无穷多个格点，这些格点构成了原子在该平面上的有序排列。

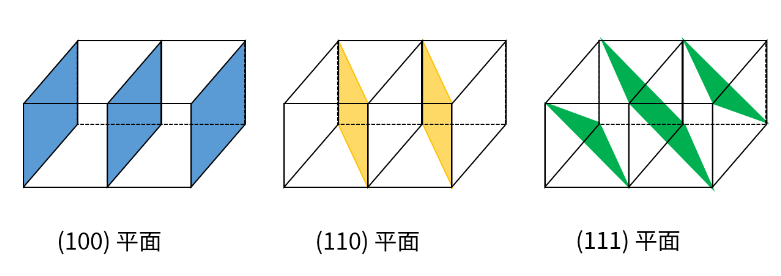

同时，每个晶面都存在着无穷多个与之平行的晶面，它们共同形成晶面簇，而这些晶面簇能够覆盖

整个晶体，完整地呈现出晶体在不同平面上的原子分布状态。

确定晶面指数时，需要取该晶面在各坐标轴上的截距，并将其倒数化为最小整数比。如(111)晶面，

就表示其在x、y、z三轴上的截距比例为1:1:1 ，这种确定方式为准确描述晶面提供了标准化的方法。

3. 晶面与晶向的相互关系

晶面和晶向是描述晶体几何结构的两种截然不同却又紧密关联的方式。晶向侧重于描述某一方向上

的原子排列情况，而晶面则聚焦于某一特定平面上的原子排列。二者虽然物理概念有所差异，

但存在着明确的对应关系。

其中最为关键的关系在于，某个晶面的法向量（即垂直于该晶面的向量）恰好对应着一个晶向。

以(111)晶面为例，其法向量正好是[111]晶向，这一对应关系表明，在[111]方向上的原子排列

与(111)晶面相互垂直。这种对应关系为理解晶体结构提供了重要的桥梁，将晶体的方向性

和平面性有机结合起来。

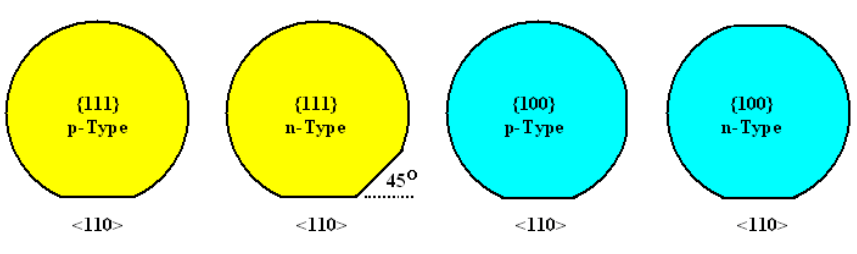

在半导体工艺中，晶面的选择对器件性能有着不可忽视的重大影响。在硅基半导体领域，

(100)和(111)晶面是常用的晶面，这是因为它们在不同方向上原子排列和键合方式存在差异，

进而导致不同晶面上的电子迁移率、表面能量等性质各不相同，这些性质的差异直接影响到

半导体器件的性能表现以及生长工艺的选择。

4. 半导体工艺中的实际应用

在硅基半导体制造过程中，晶向和晶面在多个关键环节都有着广泛且重要的应用。

①在晶体生长环节，半导体晶体的生长通常会沿着特定的晶向进行。对于硅晶体而言，

最常选择的生长晶向为[100]或[111] ，这是因为在这些晶向对应的晶体结构中，稳定性较高，

原子排列方式更有利于晶体的生长过程，能够保障晶体生长的质量和效率。

②在蚀刻工艺方面，尤其是湿法蚀刻过程中，不同的晶面由于原子排列和化学键的差异，

具有不同的蚀刻速率。例如在硅的(100)晶面和(111)晶面上，蚀刻速率的不同会导致各向异性

蚀刻效果，这种特性在半导体器件的精细加工过程中得到了充分利用，以实现特定的器件结构。

③从器件特性角度来看，MOSFET器件的电子迁移率会受到晶面的显著影响。通常情况下，

(100)晶面上的电子迁移率较高，基于这一特性，现代硅基MOSFET大多采用(100)晶片，

以提升器件的性能表现。

综上所述，晶面和晶向作为晶体学中描述晶体结构的两种基本方式，各自有着明确的定义

和独特的性质。晶向代表着晶体内的方向性，而晶面描述的是晶体中的特定平面，二者在

半导体制造领域紧密相连。晶面的选择直接影响着材料的物理和化学特性，晶向则对晶体

的生长和加工工艺有着关键的指导作用。
